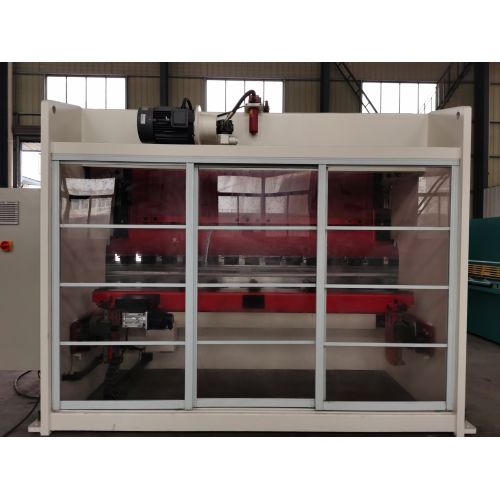

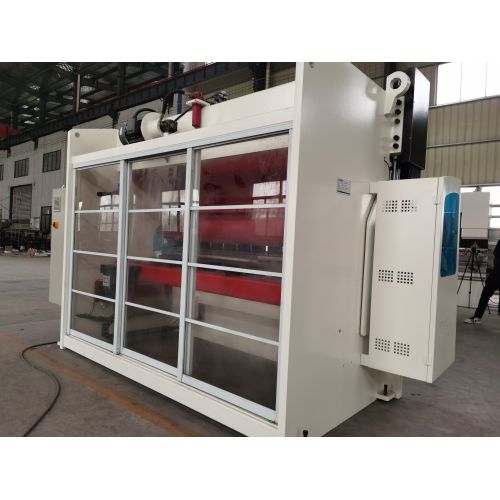

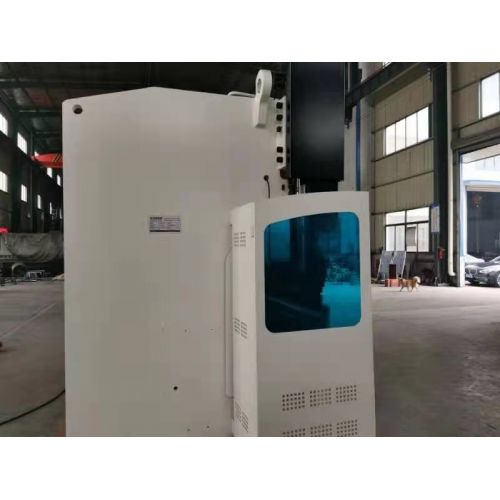

Листогибочный станок SEKIRUS P18025M-110/3200
SEKIRUS - только надежные машины с 2017 года
Эффективные решения для производства
Сервисная служба 24/7
Гарантия производителя и постгарантийная поддержка
Обучение Вашего персонала работе на станках
Удобные способы финансирования, лизинг, рассрочка
Особенности конструкции
- Все детали станка разработаны специально для минимизации прогибов и обеспечения максимальной жесткости корпуса в соответствии с международными стандартами.
- Синхронизация гидравлических цилиндров осуществляется с помощью карданной трубы, приваренной к рычагам. Это обеспечивает абсолютную параллельность между цилиндрами и поверхностью рабочего стола.
- Гидравлическая система разработана в соответствии с международными стандартами, собрана из компонентов производства известных производителей и имеет низкий уровень шума.
- Клапаны установлены на специальном компактном коллекторе для минимизации количества соединительных труб и снижения вероятности утечки. Большой объем резервуара для масла обеспечивает хороший охлаждающий эффект.
- Импортные уплотнительные кольца имеют дополнительный защитный слой, что позволяет эксплуатировать станок с поврежденным уплотнением в течение некоторого времени при небольшом перепаде давления. Таким образом можно избежать простоев в работе при ожидании замены уплотнительных колец.
Основные преимущества
- Жесткая и прочная конструкция обеспечивает синхронное движение балки.
- Встроенный механический упор гарантирует точность позиционирования балки.
- Система ЧПУ Delem/ESA имеет хорошее соотношение цены и качества, характеризуется стабильностью, надежностью и простотой управления.
- Система ЧПУ Delem/ESA управляет осями X, Y, R для обеспечения высокой производительности и точности обработки деталей.
- Для быстрого и точного позиционирования используется двигатель переменной частоты или серводвигатель.
Технические характеристики
|
№ |
Параметр |
Ед. изм. |
SEKIRUS P18025M-110/3200 |
|
1 |
Номинальное усилие |
кН |
1100 |
|
2 |
Прочность материала |
Н/мм2 |
≤450 |
|
3 |
Длина рабочего стола |
мм |
3200 |
|
4 |
Расстояние между стойками |
мм |
2600 |
|
5 |
Глубина хода |
мм |
320 |
|
6 |
Ход ползуна |
мм |
110 |
|
7 |
Высота раскрытия |
мм |
385 |
|
8 |
Мощность двигателя |
кВт |
7,5 |
Основные компоненты в стандартной комплектации
|
№ п/п |
Наименование |
Изображение |
Производитель |
|
1 |
Система ЧПУ |
|
Delem DA-53T (Голландия) |
|
2 |
Электронные компоненты |
|
Schneider (Франция) |
|
3 |

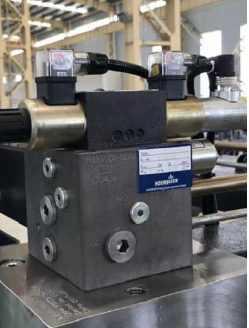

Гидравлические клапаны и насос |
|
Hoerbiger (Германия) |
|
4 |
Уплотнительные кольца |
|
NOK (Япония) |
|
5 |
Двигатель |
|
SIEMENS/ABB/ WanNan |
|
6 |

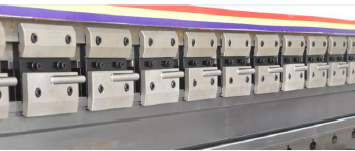

Быстрозажимное устройство |
|
SEKIRUS |
|
7 |

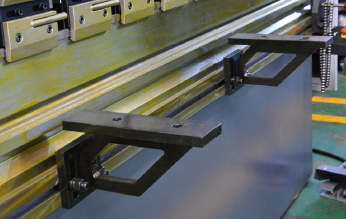

Передние опоры |
|
Дополнительное оборудование |
|
8 |
Шарико-винтовая передача и линейные направляющие |
|
HIWIN (Тайвань) |
|
9 |
Ножная педаль |
|
Дополнительное оборудование |
|
10 |

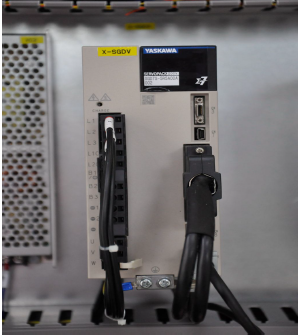

Сервопривод |
|
YASKAWA / Mitsubishi (Япония) |
|
11 |
Оптическая линейка |
|
GIVI (Италия) |
|
12 |
Механическая система компенсации прогиба |
|
Сделана в Китае |
|
13 |

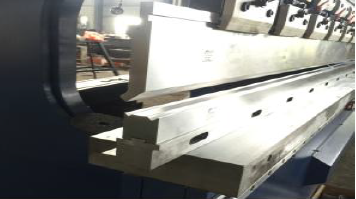

Набор матриц и пуансонов |
|
Установлены на станке |
|
14 |
Набор аксессуаров |
Передние опоры (1 компл.) Болты заземления (1 компл.) Уплотнительные кольца и прокладки (1 компл.) Набор гаечных ключей (1 компл.) Масляной пистолет (1 компл.) Нагнетательный насос (1 компл.) Линейка Feeler (1 компл.) Ножная педаль (1 компл.) Руководство пользователя |
|
|
15 |
Защитная световая завеса (опционально) |
|
MSD (Италия) |
Контроллер DA-53T
Компактный контроллер DA-53T – это полностью готовое оптимальное решение для систем управления синхронным гибочным прессом. Панель управления, способная контролировать до 4-х осей, может быть выполнена в виде интегрированного блока, либо в виде подвесного пульта. Модель DA-53T имеет удобный пользовательский интерфейс и содержит весь необходимый функционал для управления гибочным станком.
Удобные «горячие клавиши» предоставляют прямой доступ к рабочим функциям и обеспечивают быструю и удобную обработку файлов. Все основные параметры гибки расположены на одной странице. Для дополнительных настроек выделена отдельная вспомогательная вкладка.
Настройка угла оси Y, функция компенсации прогиба рабочего стола и контроль усилия гибки являются стандартными функциями. С помощью интерфейса USB можно выполнить быстрое резервное копирование и восстановление данных.
Преимущества DA-53T
- Удобные «горячие клавиши»
- Цветной дисплей 10.1” с высоким разрешением
- Поддержка до 4 осей (Y1, Y2 + 2 доп. оси)
- Функция компенсации прогиба рабочего стола
- Библиотека инструментов, материалов, изделий
- Сервоуправление и преобразователь частоты
- Усовершенствованный алгоритм управления осью Y
- Система TandemLink (опционально)
- Слот USB для карты памяти
- Автономное программное обеспечение Profile-T
