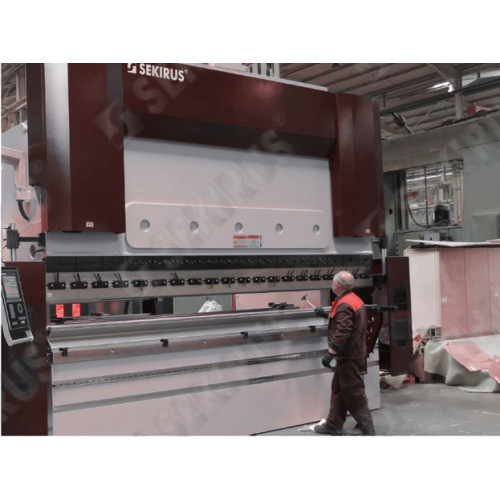

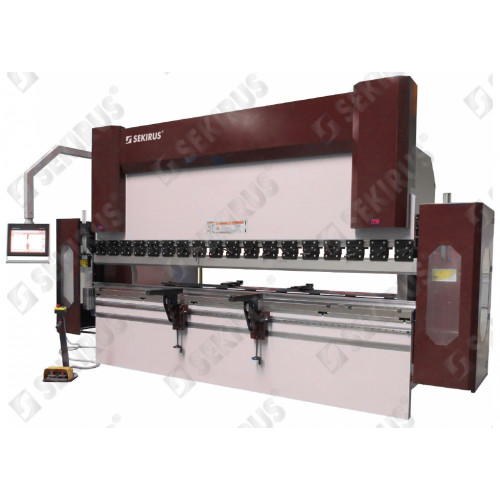

Гидравлический листогибочный пресс с ЧПУ SEKIRUS P20325M-1002600

Технические характеристики

Описание оборудования

Корпус листогибочного станка представляет собой моноблочную стальную конструкцию, характеризующуюся высокой прочностью, жесткостью и точностью обработки. Разработка станка проводилась с помощью компьютерного 3Dмоделирования с анализом устойчивости.

Все оборудование компании производится и обрабатывается на высокоточных центрах с ЧПУ, качество каждого компонента контролируется на всех этапах производства, чтобы обеспечить создание надежных станков со стабильными показателями качества обработки. Станки оснащены компонентами от ведущих мировых производителей, таких как Bosch-Rexroth, Hoerbiger, Givi Misure, Heidenhain, Wila, Delem, Cybelec, ESA, Siemens, Schneider, Mitsubishi и др.

Целью компании является приобретение мировой известности как производителя высококачественного оборудования по разумной цене и удовлетворения технологических потребностей каждого клиента.

Основные преимущества

• Корпус и подвижная балка станка выполнены из высококачественной стали марок ST44 -ST52;

• Все станки разрабатываются в программном обеспечении SOLID WORKS 3D;

• Прочная и жесткая подвижная балка, а также синхронизированные цельные цилиндры и клапаны обеспечивают высокую точность гибки;

• Хромированные цилиндры обрабатываются на высокоточном оборудовании, а поршни проходят процедуру закалки и упрочнения;

• Станок оснащен гидравлическими и электрическими компонентами производства ведущим мировых брендов: HOERBIEGER, BOSCH-REXROTH, SCHNEIDER, SIEMENS;

• Автоматическая программируемая система ограничения усилия гибки для защиты и предотвращения повреждения инструмента;

• Специальный клапан ограничивает максимальное гидравлическое давление;

• Система защиты источника питания от перегрузок;

• Чувствительность оптических линеек ±0,01 мм;

• Синхронизированная работа двух цилиндров обеспечивает превосходное качество гибки.




Стандартная комплектация

• Управляемые оси ЧПУ Y1-Y2-X-R + C

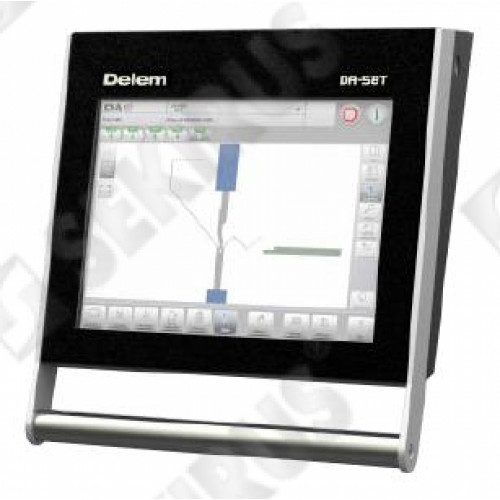

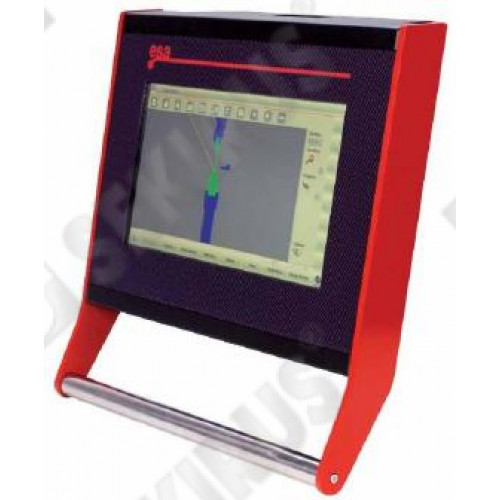

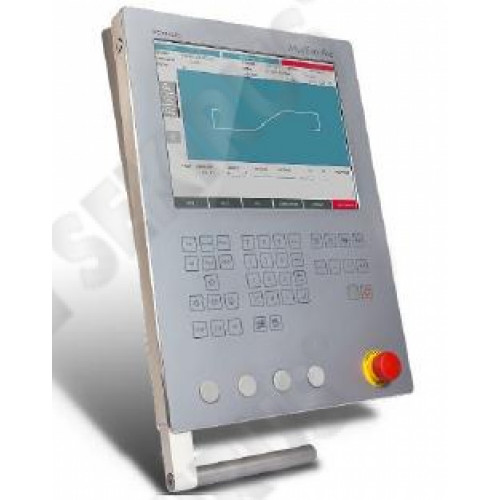

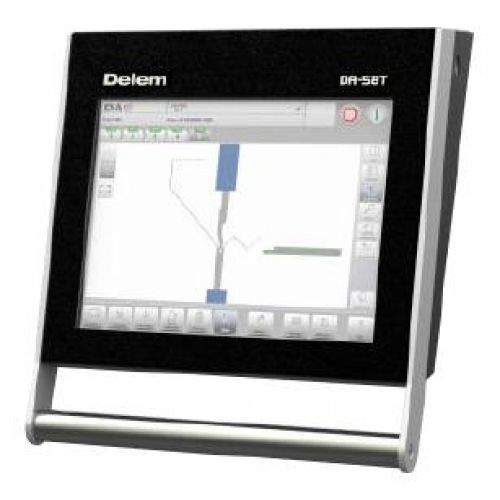

• Система управления: Cybelec ModEva Pac с сенсорным 2D-дисплеем / Delem DA58T с сенсорным 2D-дисплеем / ESA S 640 с сенсорным 2D-дисплеем с поддержкой автономного программного обеспечения

Подвесной пульт управления

• Система заднего упора с серводвигателем Mitsubishi, линейными направляющими, ходовым винтом и 2-мя ограничителями

• Быстрозажимное устройство Promecam

• Упрочненная верхняя балка Rolleri PS.135.85.R08

• Нижняя рабочая панель Rolleri M460R с держателем 4V и U-матриц

• Автоматическая система компенсации прогиба рабочего стола

• Защитная световая завеса Leuze

• Защитные боковые панели

• Подсветка рабочей области

• Передняя раздвижная опорная система

• Диапазон хода: 275 мм (до 260 тонн)

• Диапазон хода: 375 мм (320-400 тонн)

• Глубина хода: 410-450 мм (до 320 тонн)

• Глубина хода: 510-550 мм (до 400 тонн)

• Диапазон перемещения заднего упора: 800 мм

• Гидравлическая система евро-стандарта (Bosch-Rexroth, Hoerbieger и др.)

• Электрические компоненты (Siemens, Schneider и др.)




Системы управления

Система заднего упора

Двухосевой* (X-R) задний упор

Диапазон оси Х: 800 мм

Диапазон оси R: 250 мм

* Система заднего упора с дополнительными управляемыми осями доступна по запросу

Системы заднего упора тяжелого типа разработаны в соответствии с габаритами и весом станков. Движение по оси Х (вперед/назад) осуществляется с помощью линейных шариковых подшипников и ходового винта, движение по оси R (вверх/вниз) – с помощью реечной передачи и линейных направляющих.

Данная высокоскоростная система заднего упора приводится в действие серводвигателем Mitsubishi и обеспечивает высокую точность позиционирования.

Складные ограничители заднего упора можно перемещать без доступа к задней части станка, что значительно экономит время и обеспечивает безопасность оператора.

Система компенсации прогиба рабочего стола

Автоматическая система компенсации прогиба рабочего стола входит в основную комплектацию листогибочных станков тяжелого типа. Данная система состоит из двух волнообразных фрезерованных клиновидных пластин. Необходимая величина компенсации вычисляется контроллером системы ЧПУ, компенсация выполняется автоматически.

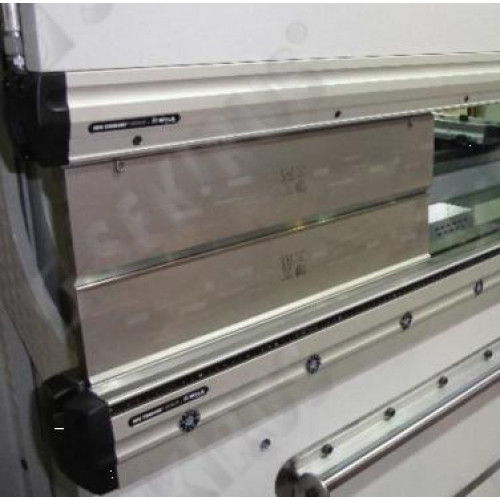

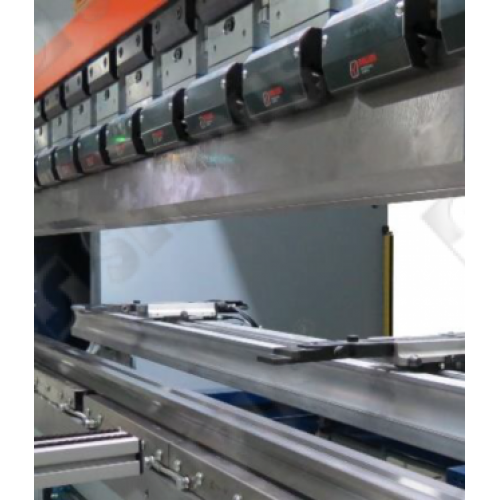

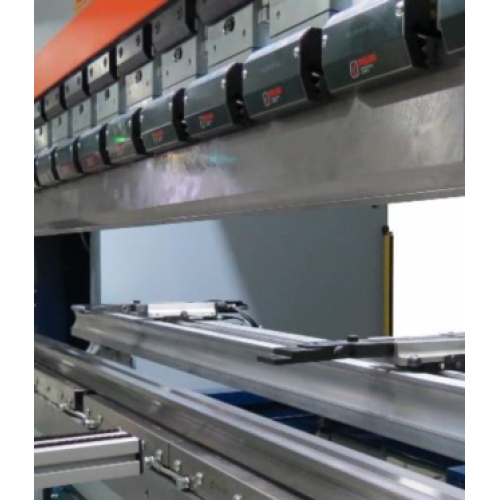

Система крепления инструмента

Матрицы и пуансоны

Глубина хода

Все поставляемые станки имеют большую глубину хода в стандартной комплектации.

По специальному запросу доступны также станки с увеличенной глубиной хода для обработки широких листов.

Безопасность оператора

Все станки поставляются с задней защитной световой завесой.

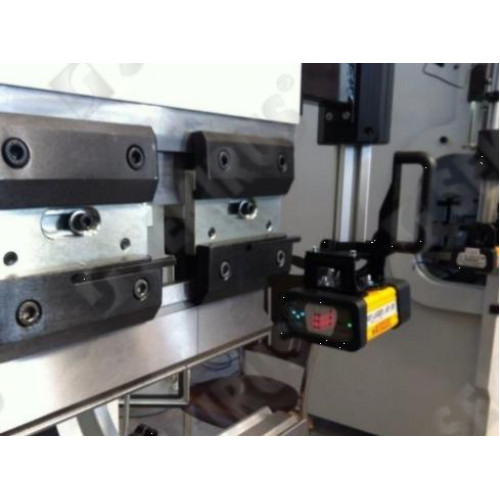

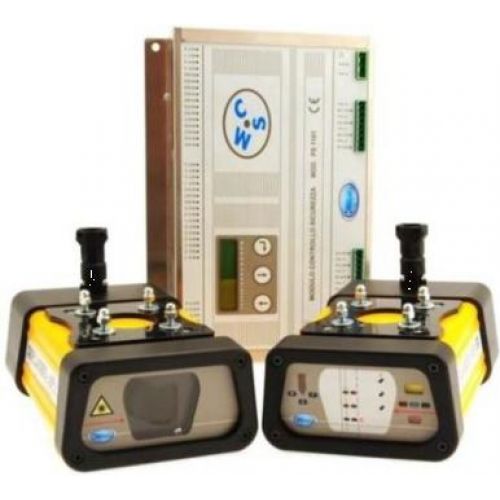

Лазерная оптическая система безопасности MCS + DSP AP

Видимое лазерное излучение, генерируемое устройством DSP Laser AP, соответствует стандарту EN12622 и образует световой барьер, который защищает оператора от риска защемления пуансоном и матрицей.

Технология, созданная компанией Nuova Elettronica, позволяет уменьшить точку переключения листа до 2 мм, тем самым значительно сокращая время цикла обработки. По сравнению со стандартными технологиями, экономия времени, затрачиваемого на каждый изгиб, составляет около 1,2 секунды. В сочетании с повышенной производительностью станка использование технологии DSP Laser AP может сэкономить до 1 МЕСЯЦА работы в год.

Передние опоры

2 подвижных передних опорных рычага на линейных направляющих и шариковых подшипниках обеспечивают плавное перемещение и регулировку положение в зависимости от длины гибки.

Дополнительные опорные рычаги поставляются по запросу.

Специальные листодержатели помогают обезопасить оператора при работе с металлическими листами большого размера, которые трудно удерживать вручную.

В процессе гибки металлический лист может резко подняться, что в дополнение к опусканию пуансона создает опасность травмирования оператора.

Листодержатели позволяют оператору находится в стороне на безопасном расстоянии от станка и управлять процессом обработки с помощью ножной педали.

Не предназначены для использования при обработке небольших легких заготовок.
