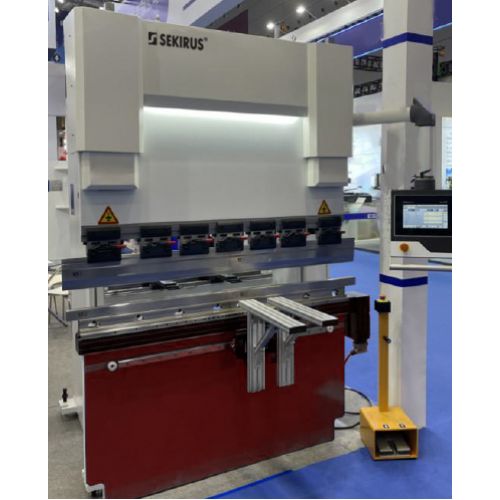

Листогиб с ЧПУ SEKIRUS P18325M-40-1500

Листогиб с ЧПУ SEKIRUS P18325M-40/1500 способен гнуть листы шириной до 1500 мм с усилием гиба до 400 кН.

Технические характеристики

Ось Х: движение заднего упора вперед-назад

Ось R: движение заднего упора вверх-вниз

Ось Y: движение балки вверх-вниз

Особенности и преимущества

• Цельносварная стальная станина станка подвергается вибрационной обработке для снятия внутренних напряжений и обеспечения высокой механической прочности и жесткости.

• Стабильный и надежный гидравлический привод.

• Стандартная система ЧПУ с поддержкой 4-х осей (X, Y1, Y2, R).

• Механическая система компенсации прогиба.

• Станок оснащен импортными линейными направляющими и шарико-винтовой передачей для обеспечения прецизионной точности позиционирования.

• Ножная педаль с кнопкой аварийного останова.

• Меньшее электропотребление.

• Низкий уровень шума и плавная обработка.

• Быстрая гибка деталей небольшого размера.

• Точность позиционирования 0,02 мм, точность повторного позиционирования 0,01 мм, точность гибки ≤0,5°.

Рабочая балка

Станок оснащен гидравлическим приводом с внешним механизмом точной настройки. Рабочая балка приводится в движение серводвигателем, управляемым системой ЧПУ для контроля угла гибки. Левый и правый цилиндры закреплены на корпусе, поршень (шток) соединен с гидравлическим приводом для перемещения балки вверх и вниз.

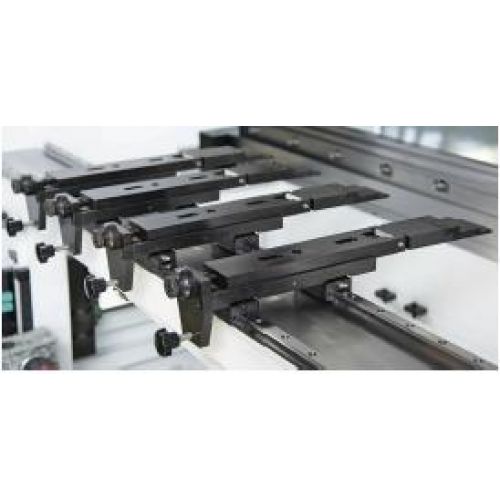

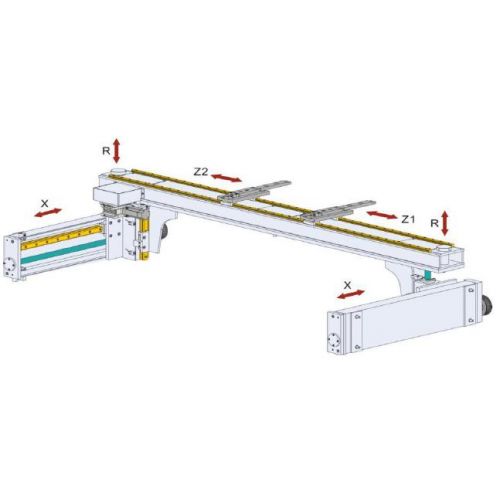

Задний упор

Ось Х оснащена прецизионной линейной направляющей и шарико-винтовой передачей и контролируется системой ЧПУ. Позиционирование и перемещение осей Z1 и Z2 вдоль линейной направляющей выполняется вручную.

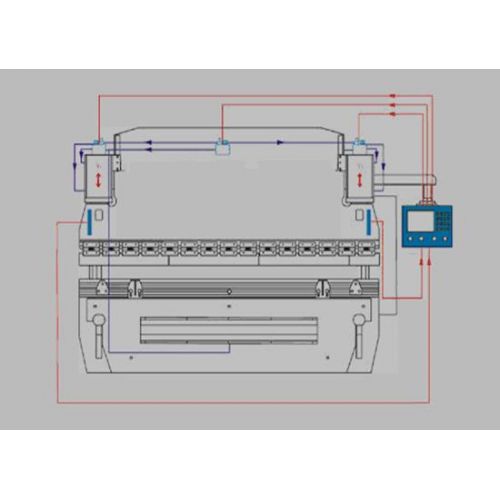

Система компенсации прогиба

В процессе гибки листа система ЧПУ контролирует величину прогиба рабочего стола и, в случае обнаружения частичной нагрузки станка, выполняет эффективную компенсацию прогиба для обеспечения одинакового угла гибки по всей длине заготовки.

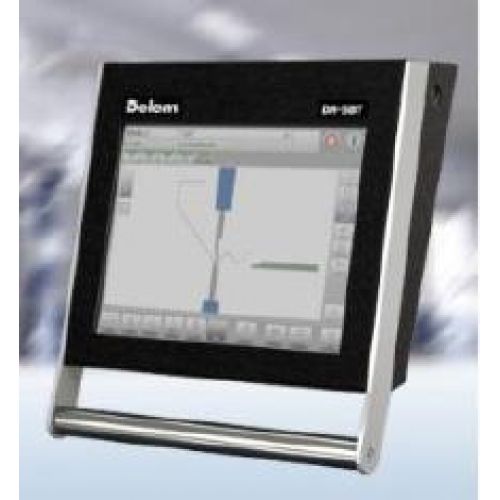

Система управления DELEM DA58T

• Сенсорный цветной ЖК-дисплей 15” с высоким разрешением;

• Расчет последовательности гибки;

• Управление компенсацией прогиба;

• Управление сервосистемой и преобразователем частоты;

• Усовершенствованный алгоритм управления для оси Y;

• Порт USB;

• Программное обеспечение Profile-T;

• Возможность сетевого подключения;

• Tandem Link.

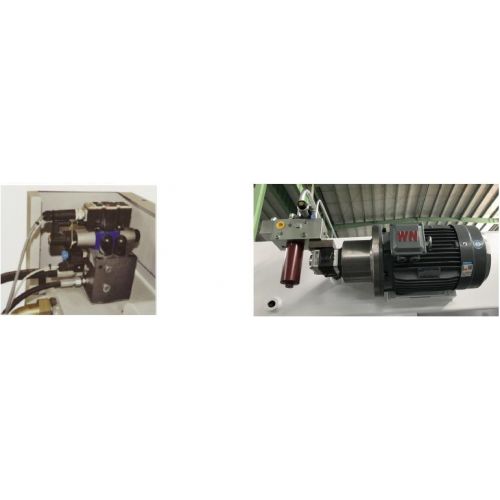

Гидравлическая система

Встроенная гидравлическая система Rexroth (Германия) с меньшим количеством соединительных трубок позволяет избежать риска утечки масла и повышает стабильность работы станка, а также делает его внешний вид простым и аккуратным.

Шестеренный насос ECKERLE имеет встроенную защиту от перегрузок и может работать длительное время в условиях высоких нагрузок. Гарантированное отсутствие утечек в гидравлической системе обеспечивает стабильность, надежность и высокую точность обработки.

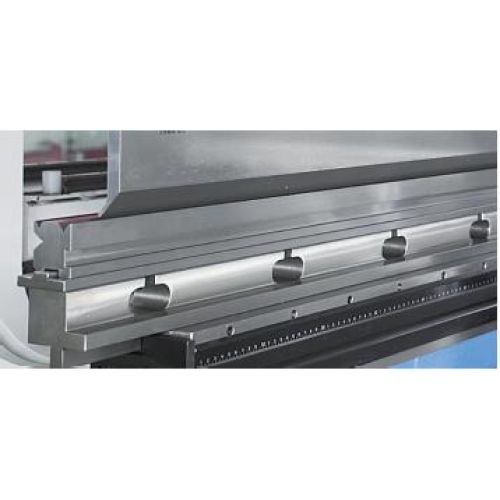

Матрицы и пуансоны

Верхний пуансон: в стандартный набор входят несколько пуансонов различной длины для удовлетворения производственных потребностей при обработке различных типов заготовок. Общая длина верхнего пуансона составляет 150 мм.

Нижняя матрица: в стандартный набор входит одна нижняя матрица (может быть изменена по требованию Заказчика).

Механические детали

Низкий уровень шума и стабильное рабочее состояние.

Обтекаемый дизайн, цельносварный корпус, термически обработанный для снятия внутренних напряжений. Прочная и жесткая конструкция станка.

Станина обрабатывается на импортном расточно-фрезерном станке за один установ для обеспечения параллельности и вертикальности каждой рабочей поверхности.

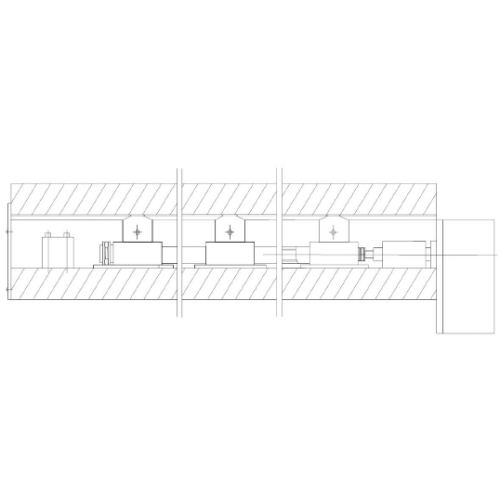

Двойная компенсация прогиба: рабочая балка оснащена клиновой системой компенсации, а рабочий стол оборудован механическим компенсирующим устройством, обеспечивающим коррекцию без слепых зон.

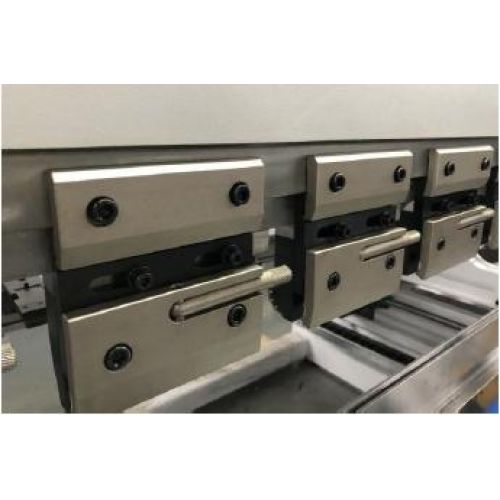

Быстрозажимное устройство

Быстрозажимное устройство крепления обеспечивает быструю и удобную смену инструмента.

Основные компоненты

• Контроллер: DELEM DA58T

• Серводвигатель: ESTUN

• Сервопривод: ESTUN

• Главный двигатель: WANNAN

• Регулирующий клапан гидравлической системы: REXROTH

• Шестеренный насос высокого давления: ECKERLE

• Уплотнительный материал: PARKER

• Шарико-винтовая передача: HIWIN (Тайвань)

• Линейная направляющая: HIWIN/PIN (Тайвань)

• Электронные компоненты: SCHNEIDER (Франция)

• Масляные цилиндры: HEYAN (Шанхай)

• Матрицы и пуансоны: LIYUAN

• Быстрозажимное устройство: PUSHI

• Соединители масляного контура: EMB

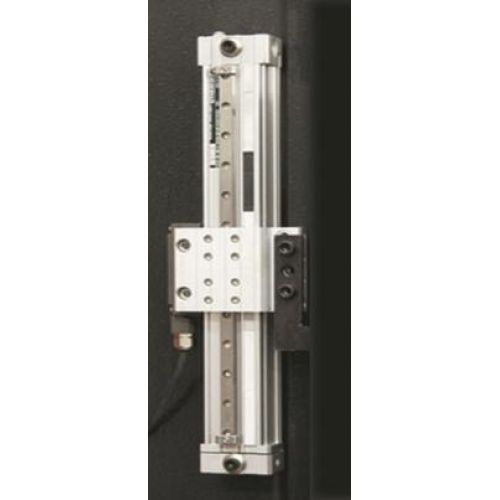

• Оптическая линейка: FAGOR
